一、概述

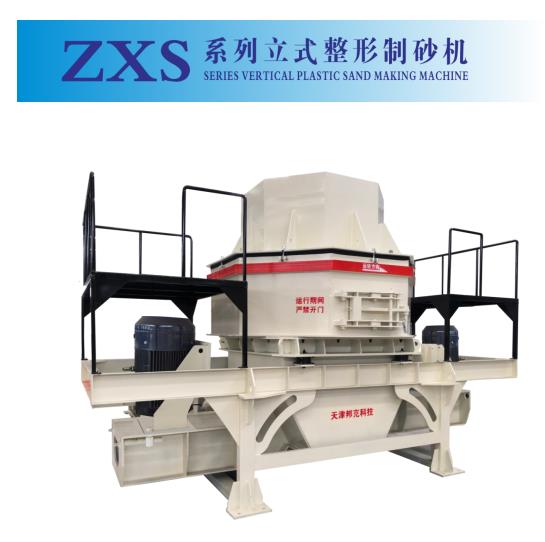

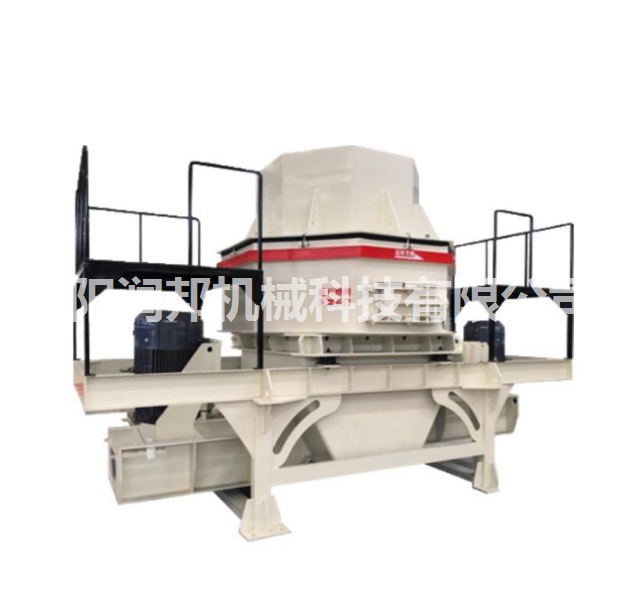

ZXS系列立式整形制砂机是我公司自行研发的一种新型破碎制砂设备，该设备在原有同类设备的基础上对物料运行轨迹进行实际分析，并根据该设备物料破碎原理进行有针对性的整体模块设计，将石打石和石打铁的原理巧妙结合，以达到增大破碎效率的目的，其性能在各种矿石细碎设备中起着不可替代的作用。

二、适用范围

ZXS系列立式整形制砂机广泛应用于多种金属和非金属矿石、耐火材料、玻璃原料、水泥、磨料、建筑骨料、人工制砂以及各种冶金渣的细碎和粗磨作业；特别对河卵石、碳化硅、金刚砂、烧结铝矾土、镁砂等中硬、特硬或磨蚀性物料，比其他类型的破碎机产量功效更高，在机制砂方面，其破碎及整形能力与同类6686体育更具有优越性，是目前***理想的整形制砂设备。

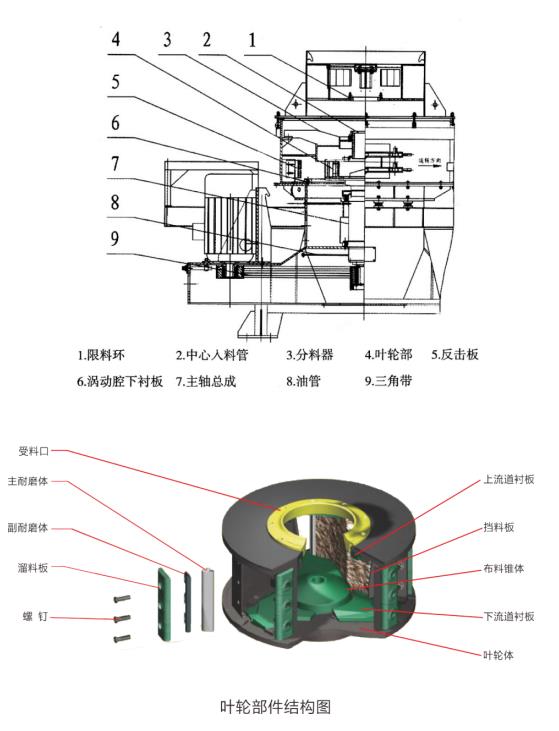

三、结构特点

四、工作原理

ZXS系列立式整形制砂机运用先进的选择性破碎和解理破碎原理，直接对物料施加足够动能，并通过冲击将动能转换成克服物料所需的破碎能而破碎。物料基本沿其自然的纹理面、解理面断裂，粒形好、自身消耗低。

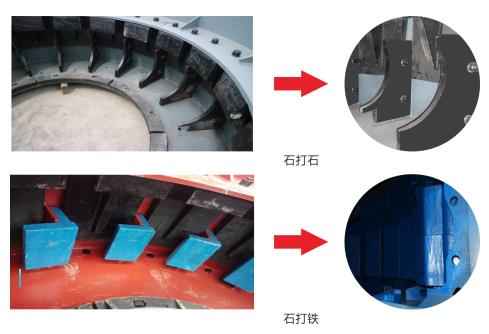

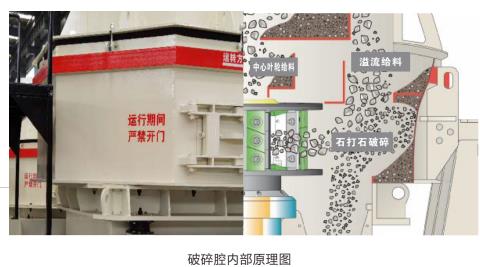

    该机能够实现"石打石"和"石打铁"两种工作原理的转换。“石打石”是采用瀑布流分料系统,将来料按一定的可控量分流成两路,一路物料自中心入料管进入水平方向高速旋转的叶轮内，另一路物料从进料斗圆周的多个溢流口自由下落设备内腔，进入叶轮内腔的物料通过叶轮高速旋转加速从三个或多个发射口抛出，与从溢流口落下的物料在破碎腔内发生强烈的自冲击而形成石打石破碎。“石打铁”是将物料自中心入料管全部引入高速旋转的叶轮内，加速后从三个或多个发射口抛出猛烈撞击安装在设备破碎腔内壁的金属反击板而形成石打铁的破碎。

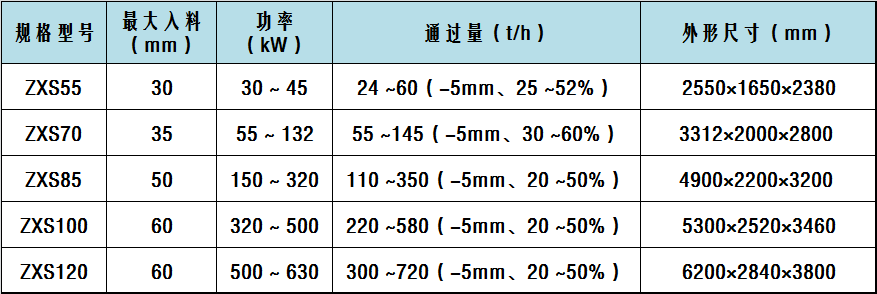

五、技术参数

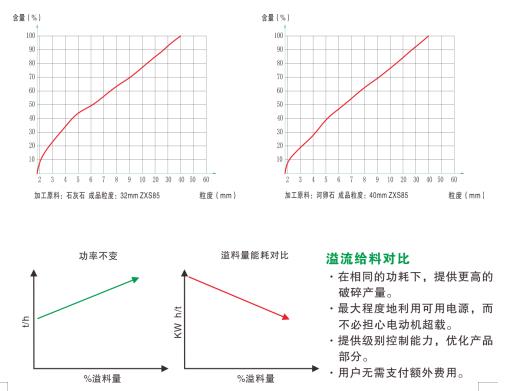

六、粒度分布曲线

七、6686体育优势

　　1、结构简单、安装方便、造价低廉；

　　2、独特的转子及腔型设计，处理量大且成砂率高；

　　3、6686体育粒形好，呈立方体，成品流动性能好；

　　4、运转平稳、工作噪声小、***节能；

　　5、生产过程中，物料形成料衬自保护，减小机壳磨损；

　　6、加大涡动腔设计，腔体大量存料，大大节约易损件损耗；

　　7、涡动腔内部衬板独特设计，大大节约使用成本；

　　8、一机两用，可根据工矿快速实现“石打石”、“石打铁”两种破碎形式；

　　9、该6686体育配置分两种，脂润滑和稀油润滑，供用户选择；

　　10、稀油润滑具有散热好，润滑充分，和脂润滑相比更具有优越性；

　　11、自动化控制系统具有电流过载，油温过高，震动过大等保护功能（此项为用户选配）。

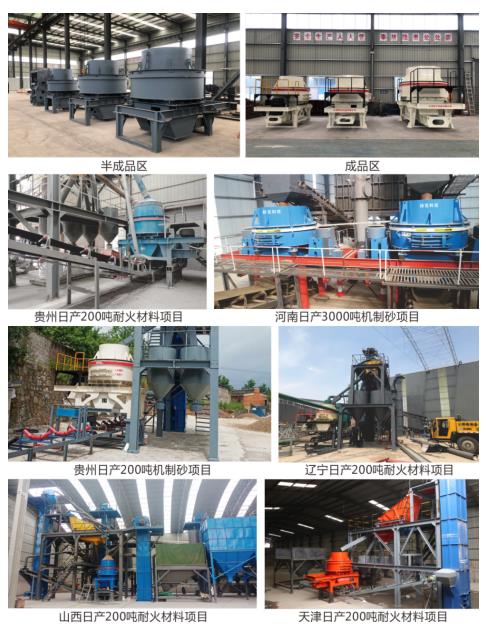

八、现场案例
