一、简介及用途

随着基础建设的发展对混凝土及砂石要求的提高，为了使砂石更好地适应市场的需求，我公司研制出了***卧式制砂机，本卧式制砂机具有破碎比大，成品率高，是市场上立式制砂机的替代6686体育（系列参数以石灰石为原料）。

二、结构特征

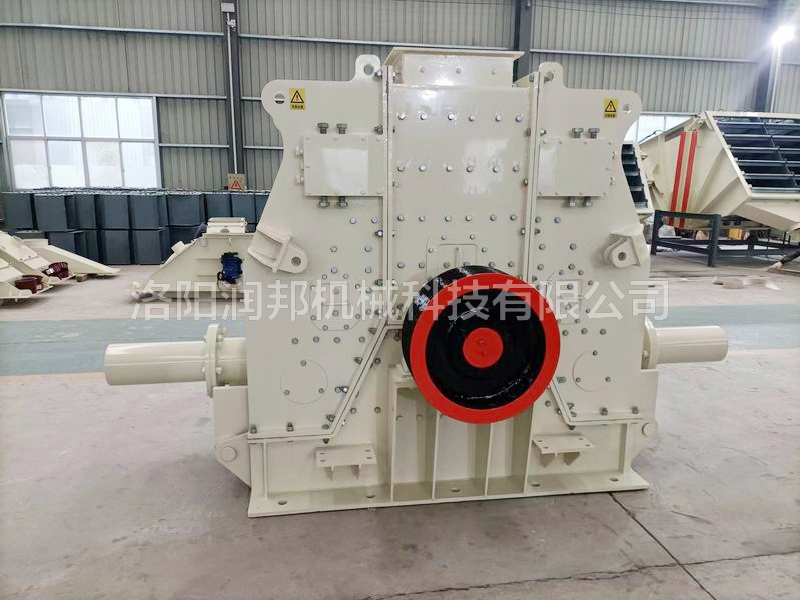

如下图所示，本设备主要是由以下几部分组成

1、下架体  2、左机架  3、右机架  4、中机架  5、转子体  6、筛架体  7、传动部

三、工作原理

    在当前的制砂设备中，应用较广的是立式制砂机，立式制砂机是高速撞击物料从而达到破碎的效果，但在撞击的过程中撞击持续的时间过短，破碎次数少；我公司开发的卧式制砂机可克服这一现象，随着近几年各个行业的发展，轴承行业也高速发展，开发出了适应耐冲击的高速轴承，我公司的卧式制砂机线速度较高，持续撞击的线距离比较长，这样在高速运行的过程中物料之间与反击板之间的撞击次数增多，提高成品产量；转子可正反转，两侧均可破碎，提高易损件的利用率，减少更换易损件频率，降低工人的劳动强度；反击架采用悬空弹簧支撑结构，防止不可破碎物料进入损坏反击架；转子下方无筛条，可是物料迅速下落，防止闷车现象发生；可调节排料间隙以满足客户所需物料要求。

四、WZS卧式制砂机规格型号与性能参数表

1:性能参数

2 规格型号介绍

五、调节组装介绍

5.1弹簧拉杆组调节方式

5.1.1弹簧拉杆介绍

图5.1.1

1、 拉杆  2、拉杆调节螺母  3、调整丝杠  4、锁紧螺母
